Протокол SNMP

Для успешного администрирования сети необходимо знать состояние каждого ее элемента с возможностью изменять параметры его функционирования. Обычно сеть состоит из устройств различных производителей, и управлять ею было бы нелегкой задачей, если бы каждое из сетевых устройств понимало только свою систему команд.

Поэтому возникла необходимость в создании единого языка управления сетевыми ресурсами, который бы понимали все устройства, и который, в силу этого, использовался бы всеми пакетами управления сетью для взаимодействия с конкретными устройствами.

Подобным языком стал протокол прикладного уровня SNMP - Simpleew Network Management Protocol. Разработанный для систем, ориентированных под операционную систему UNIX, он стал фактически общепринятым стандартом сетевых систем управления и поддерживается подавляющим большинством производителей сетевого оборудования.

В силу названия протокола - Простой Протокол Сетевого Управления - основной задачей при его разработке было добиться максимальной простоты его реализации. В результате возник протокол, включающий минимальный набор команд, однако позволяющий выполнять практически весь спектр задач управления сетевыми устройствами - от получения информации о местонахождении конкретного устройства, до возможности производить его тестирование.

Сегодня SNMP является самым популярным протоколом управления различными коммерческими, университетскими и исследовательскими объединенными сетями. Деятельность по стандартизации, связанная с SNMP, продолжается по мере того, как поставщики разрабатывают и выпускают современные прикладные программы управления, базирующиеся на SNMP. SNMP - относительно простой протокол, однако набор его характеристик является достаточно мощным для решения трудных проблем, возникающих при управлении гетерогенных сетей.

Применение SNMP

• Получение информации о состоянии сетевого оборудования
• Локализация неполадок в сети
• Удаленное управление узлами сети
• Сбор статистической информации о состоянии сети
• Возможно применение протокола SNMP в областях не связанных с сетевыми технологиями:
• Проекты по использованию SNMP в системах управления светофорами
• Производства имеющие сеть измерительных приборов разбросанных географически, нуждающиеся в мониторинге состояния и показаний этих приборов

Главные достоинства протокола SNMP:

• простота;
• доступность;
• независимость от производителей.

Основной концепцией протокола является то, что вся необходимая для управления устройством информация хранится на самом устройстве - будь то сервер, модем или маршрутизатор - в так называемой Административной Информационной Базе (MIB - Management Information Base - RFC 1213 ).

MIB представляет из себя набор переменных, характеризующих состояние объекта управления. Эти переменные могут отражать такие параметры, как количество пакетов, обработанных устройством, состояние его интерфейсов, время функционирования устройства и т.п.

Для того, чтобы проконтролировать работу некоторого устройства сети, необходимо просто получить доступ к его MIB, которая постоянно обновляется самим устройством, и проанализировать значения некоторых переменных.

Модель SNMP состоит из четырех компонентов:

• управляемых узлов;
• станций управления (менеджеров);
• управляющей информации;
• протокола управления

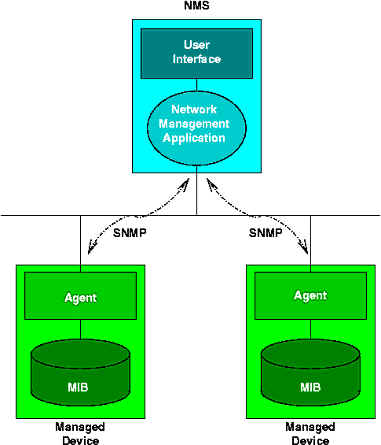

Агентами в SNMP являются программные модули, которые работают в управляемых устройствах. Агенты собирают информацию об управляемых устройствах, в которых они работают, и делают эту информацию доступной для систем управления сетями (network management systems - NMS) с помощью протокола SNMP.

Управляемое устройство может быть узлом любого типа, находящимся в какой-нибудь сети: это хосты, служебные устройства связи, принтеры, роутеры, мосты и концентраторы. Т.к. некоторые из этих систем могут иметь ограниченные способности управления программным обеспечением (например, они могут иметь центральные процессоры с относительно малым быстродействием или ограниченный объем памяти), программное обеспечение управления должно сделать допущение о наименьшем общем знаменателе.

Множество объектов, которыми управляет SNMP, составляет базу управляющей информации (Management Information Base, MIB). Для удобства эти объекты объединены в десять групп, каждая из которых представляет собой дочерний для mib-2 узел в дереве имен объектов. Изначально база управляющей информации содержала восемь групп. Спецификация MIB-2 добавила еще две группы и исключила одну прежнюю. Производители могут определять собственные объекты.

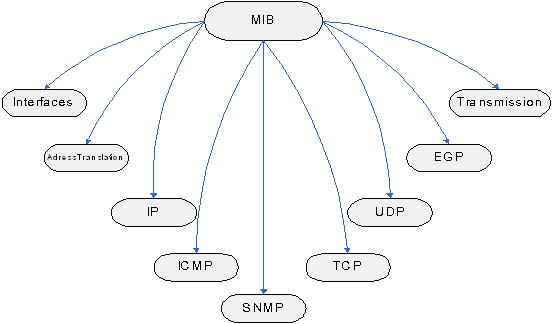

Группы объектов в Internet MIB-2

Протокол SNMP служит основой многих систем управления, хотя имеет несколько принципиальных недостатков, которые перечислены ниже.

• Несмотря на свое название, SNMP оказался далеко не простым для реализации протоколом ввиду сложности правил кодирования информации. Кроме того, SNMP мог бы быть более эффективным, чем он есть. В частности, его сообщения содержат зачастую ненужную информацию, например номер версии SNMP. Из-за принятого в SNMP способа описания переменных сообщения содержат чрезмерно большие дескрипторы данных. Все это ведет к раздуванию объема сообщений. Изначально SNMP предназначался для относительно простых сетей, так что станции управления не могли обмениваться информацией друг с другом. Наконец, самым существенным недостатком SNMP была слабая защита. Многие из этих недостатков — но не все — исправлены новых версиях SNMP.
• Отсутствие средств взаимной аутентификации агентов и менеджеров. Единственным средством, которое можно было бы отнести к средствам аутентификации, является использование в сообщениях так называемой «строки сообщества» - «community string». Эта строка передается по сети в открытой форме в сообщении SNMP и служит основой для деления агентов и менеджеров на «сообщества», так что агент взаимодействует только с теми менеджерами, которые указывают в поле community string ту же символьную строку, что и строка, хранящаяся в памяти агента. Это, безусловно, не способ аутентификации, а способ структурирования агентов и менеджеров. Версия SNMP v.2 должна была ликвидировать этот недостаток, но в результате разногласий между разработчиками стандарта новые средства аутентификации хотя и появились в этой версии, но как необязательные.
• Работа через ненадежный протокол UDP (а именно так работает подавляющее большинство реализации агентов SNMP) приводит к потерям аварийных сообщений (сообщений trap) от агентов к менеджерам, что может привести к некачественному управлению. Исправление ситуации путем перехода на надежный транспортный протокол с установлением соединений чревато потерей связи с огромным количеством встроенных агентов SNMP, имеющихся в установленном в сетях оборудовании. (Протокол CMIP изначально работает поверх надежного транспорта стека OSI и этим недостатком не страдает.) Разработчики платформ управления стараются преодолеть эти недостатки. Например, в платформе HP 0V Telecom DM TMN, являющейся платформой для разработки многоуровневых систем управления в соответствии со стандартами TMN и ISO, работает новая реализация SNMP, организующая надежный обмен сообщениями между агентами и менеджерами за счет самостоятельной организации повторных передач сообщений SNMP при их потерях.
