Модемы
Модем (модулятор–демодулятор) - это устройство связи, позволяющее компьютеру передавать данные по обычной телефонной линии. Он выполняет модуляцию аналогового сигнала телефонной линии в соответствии с поступающими от компьютера цифровыми данными. При приеме сообщений модем преобразует аналоговые сигналы в цифровые (рис. 1).

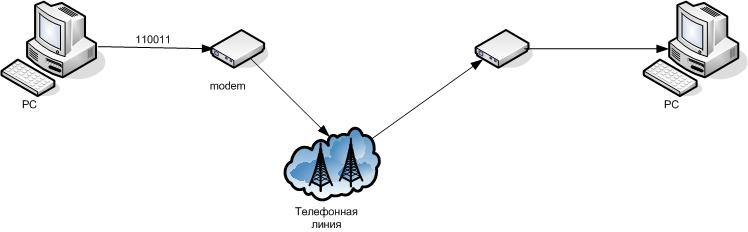

рис.1. Работа модемов
Модем - оборудование для передачи данных - имеет два стандартных физических интерфейса: - последовательный интерфейс передачи данных - интерфейс с телефонной линией RJ-11 (четырехконтактный разъем). Существуют внутренние и внешние модемы. Внутренние устанавливают в слоты расширения системной платы, внешние выполняются в виде отдельного блока.
Кроме собственно модуляции и демодуляции сигналов модемы могут выполнять сжатие и декомпрессию пересылаемой информации, а также заниматься поиском и исправлением ошибок, возникнувших в процессе передачи данных по линиям связи.
Модем выполняется либо в виде внешнего устройства, которое одним выходом подсоединяется к телефонной линии, а другим к стандартному USB-поpту компьютера , либо в виде обыкновенной печатной платы, которая устанавливается на общую шину компьютера. Внутренние варианты модемов могут быть пpиспособленны как к обычной ISA, так и к PCI шинам.
Одна из возможных структурных схем модема показана на рис. 2.
рис.2. Структурная схема модема
Она содержит типовые функциональные узлы обработки и преобразования сигналов, из числа которых намеренно исключены некоторые второстепенные узлы, предназначенные для организации синхронизации и обработки служебных сигналов. Далее узлы, осуществляющие прямое и обратное преобразования в передающей и приемной части модема, рассматриваются попарно.
Кодер⁄декодер предназначены для защиты от ошибок и «сжатия» данных. Защита от ошибок предполагает включение в пакеты передаваемых данных избыточного циклического кода (CRC), как и в локальных компьютерных сетях. При этом в качестве стандартных протоколов, более подробно описывающих форматы данных (в том числе число бит в коде CRC - 16 или 32), используются протоколы серии MNP (Microcom Networking Protocol от фирмы Microcom) или V.42 (международный стандарт ITU-T).
В различных линиях передачи данных используются различные методы передачи: асинхронные и синхронные. Тип модема зависит от метода передачи и назначения сети.
На рисунке выше приведена иллюстрация принципа работы обычных (со скоростью передачи до 33600 бит/с на основе стандарта V.34) и 56К (V.90)-модемов в телефонной сети общего пользования.
Полный текст(pdf, 401 КБ)
Презентация(608 КБ)
